　　回首我们这十年，中央企业打造的一系列国之重器和超级工程，从不同维度镌刻下国家发展的新坐标。9月12日，“我们这十年@坐标中国”网上主题宣传正式启动，以不断刷新的中国跨度、中国精度、中国高度、中国深度、中国力度、中国速度为经纬，聚焦党的十八大以来具有代表性的基础设施建设和科技创新重大成果，展现央企建设者攻坚克难、挑战极限的胆识、魄力与智慧。

　　白鹤滩水电站一台百万千瓦水电机组重达8000多吨，高50多米，在这个庞然大物的建设过程中，有很多部件精度都以毫米来计算。其核心部件，东方电气自主研制的转子磁轭由16000多张磁轭冲片分900层叠成，这份“千层饼”高度近4米，直径超过15米，重达1200多吨，叠装后相对理论中心偏差小于0.02毫米，仅相当于一根头发丝直径的三分之一。今天，小新为您带来“坐标中国”系列主题片第九期，“中国精度”之《平衡之舞》。

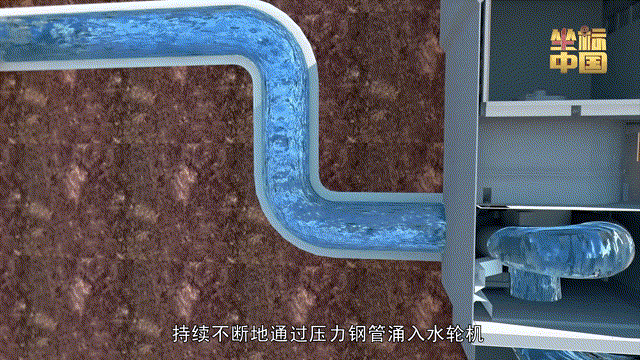

当滚滚金沙江水持续不断地通过

压力钢管涌入水轮机

带动机组高速旋转

水的势能被转换成源源不断的电能

其中

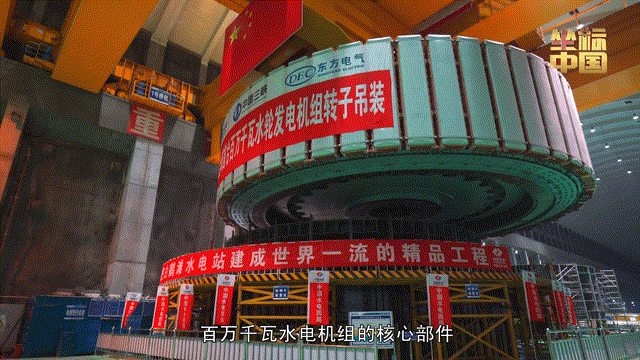

机组的核心部件——转子磁轭

发挥着关键作用

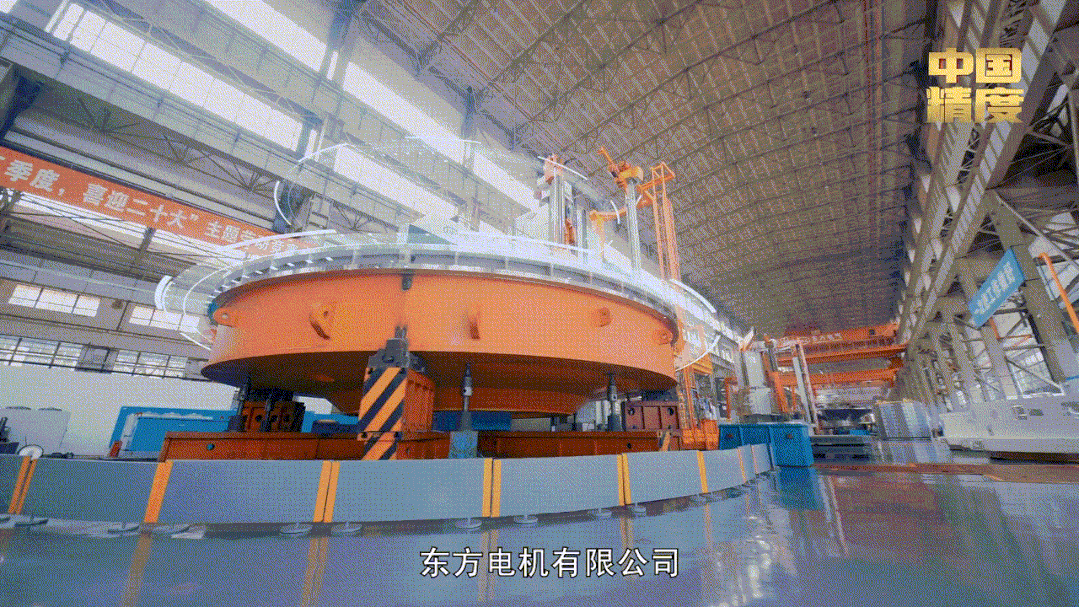

东方电气自主研制的

全球单机容量最大功率百万千瓦水电机组

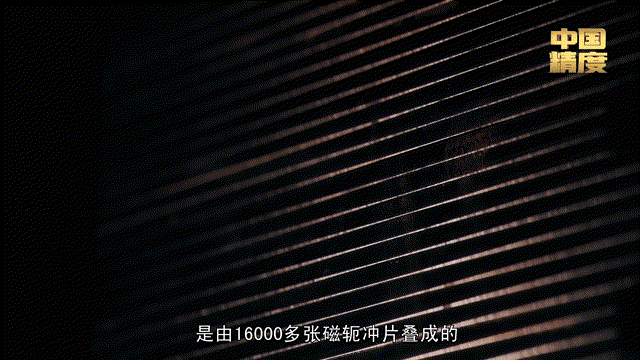

转子磁轭由16000多张磁轭冲片

　分900层叠成这份“千层饼”

高度近4米，直径超过15米

重达1200多吨

叠好“千层饼”有多重要?

就白鹤滩百万千瓦水电机组而言

转子每分钟转速可达到111圈

16000多张磁轭冲片

只要出现一点细微的不均匀、不平整

都会造成整个转子重量的不均匀

机组旋转时就会产生巨大的离心力

造成相关零部件损坏

想让16000多层冲片堆叠起来依然均匀平整

必须每一层都极其均匀平整

即使每张冲片只有0.01毫米的偏差

叠装900余层后就会放大900余倍

如果不加以控制和调整

将会严重影响机组的安全稳定运行

叠好“千层饼”有多难?

转子是个庞然大物

磁轭叠装却是“绣花功夫”

受钢材制造、加工效率、运输可行性

　和现场安装需求等多方面的影响

磁轭不能采用整体结构

必须选择具有良好机械性能和

磁化性能的磁轭冲片进行交错叠装而成

然后用拉紧螺杆紧固为一个整体

磁轭冲片

采用行业先进的

数字化无人车间激光切割而成

有效确保了加工精度

每片冲片有60公斤重、4毫米厚

需要建设者分900层手工叠装成一个高3.6米

直径超过15米的圆形

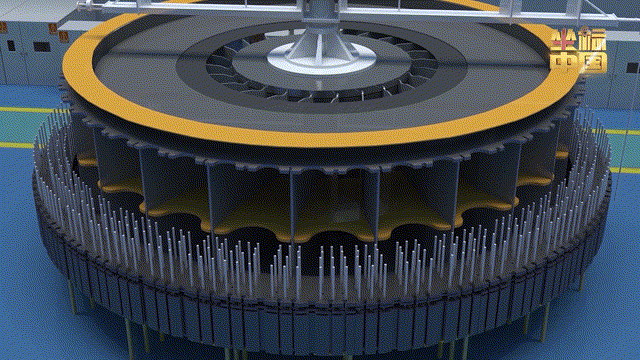

这其中又需要1500余根拉紧螺杆

3000多个螺母固定

安装人员需控制转子磁轭圆柱度和同心度

使磁轭和整个转子形成“同心圆”

由于叠加的层数有900层之多

每叠装150层

技术团队就要在断面上均衡选取54个点位

进行精度测量

严格控制磁轭的半径偏差

同时进行压紧作业

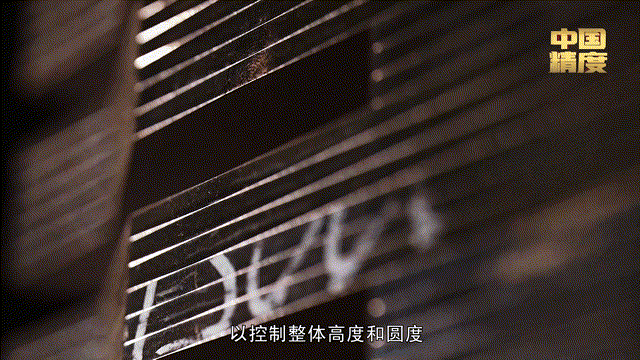

以控制整体高度和圆度

一张张、一层层

每个环节都需要精益求精

白鹤滩机组精品标准要求的

磁轭中心偏差为0.15毫米

东方电气制造的磁轭中心

相对理论中心偏差小于0.02毫米

仅相当于一根头发丝直径的三分之一

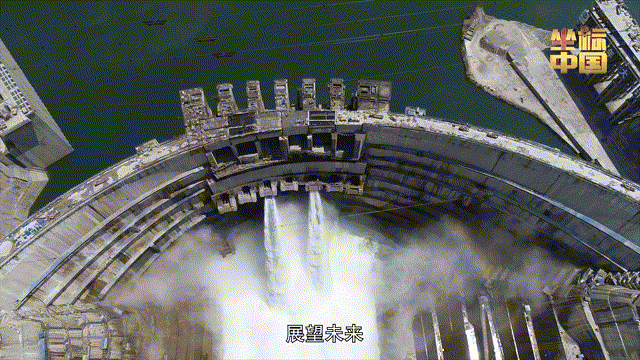

助力当今世界在建规模最大

技术难度最高的水电工程

白鹤亮翅

央企工程师

以匠心致初心，以奋斗担使命

用最可靠的双手浇筑中国新形象

助力提升“中国智造”的

品牌美誉度和全球影响力
